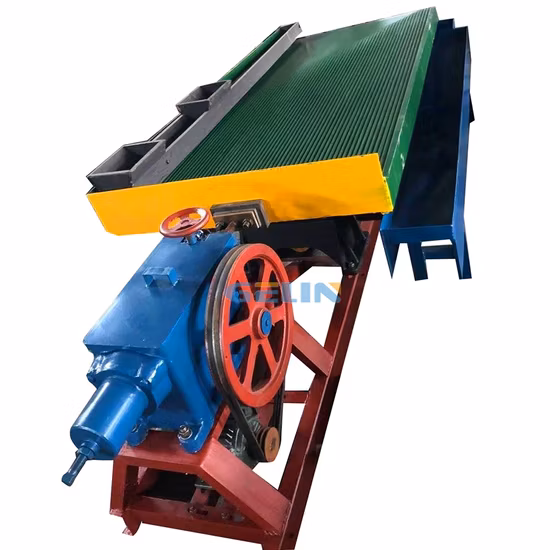

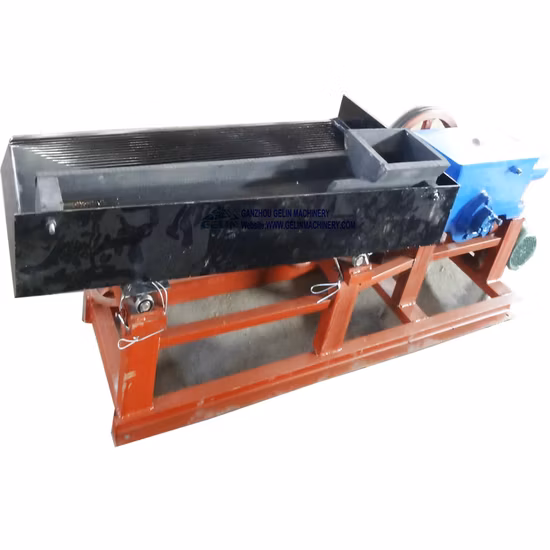

Gold Mining Lab Machine Kleiner Schütteltisch zum Testen

Basisinformation

Modell Nr.	LY1100
Material	Kohlenstoffstahl
Materialmerkmal	Öl resistent
Zertifizierung	ISO9001:2008, CE
Energie sparen	Energie sparen
Garantie	1 Jahr
Farbe	Schwarz
Maßgeschneidert	Maßgeschneidert
Zustand	Neu
Kundendienst	1 Jahr
OEM	Ja
Transportpaket	Holzpaket
Spezifikation	1100*500*430mm
Warenzeichen	WKD
Herkunft	China
HS-Code	8474202000
Produktionskapazität	500 Sätze/Monat

Produktbeschreibung

Schütteltische werden häufig zum Sortieren von Mineralien verwendet. Seine Hauptfunktion ist das Sortieren der Roh- und Konzentratmischung nach der Schwerkrafttrennung der Mineralien. (Zum Beispiel grobes Konzentrat, sortiert nach Vorrichtung und Schütteltisch). Die Prozesspartikelgröße liegt zwischen 2 mm und 0,074 mm. Die Trennwirkung ist insbesondere bei Mineralien mit einer Vielzahl von Sulfidmineralien gegeben. Im Vergleich zum Goldtisch bietet er die folgenden Vorteile: Veränderungen der Gülle auf dem Schütteltisch sind leicht zu beobachten; leicht zu bedienen; Es stehen viele verschiedene Spezifikationen zur Auswahl.

Zahlreiche tatsächliche Produktionsdaten und Rückmeldungen von Kunden nach dem Verkauf belegen, dass dieser Rütteltisch zur Schwerkrafttrennung von Mineralien im Produktionsprozess einfach zu bedienen ist. Der Trenneffekt ist besonders ausgeprägt bei Wolframminen, die Schwefel und andere Sulfidmineralien enthalten. Zweitens ist seine Kapazität größer als die des 6-S-Rütteltisches. Seine Gesamtproduktionskosten sind viel niedriger als beim 6-S-Rütteltisch.
Anwendung

Das Funktionsprinzip des Rütteltisches der Mineraltrennungsausrüstung besteht darin, die kombinierte Wirkung des Unterschieds der spezifischen Schwerkraft der sortierten Mineralien, der abwechselnden Bewegung der Bettoberfläche und des quer verlaufenden schrägen Wasserflusses und der Riffelung (oder Kerbnut) zu nutzen, um eine lockere Schichtung der Erze zu ermöglichen der Liegefläche und fächerförmiger Zonierung. Dann können unterschiedliche Produkte hergestellt werden. Diese Maschine besteht aus drei Teilen, nämlich Schütteltischkopf, Schütteltischoberfläche sowie Lagerung und Neigungsverstellung.1. Kopf des Schütteltisches: Hierbei handelt es sich um einen exzentrischen Pleuelmechanismus. Der Motor treibt die Exzenterwellen zum Drehen und die Pleuelstange zum Auf- und Abbewegen an. Wenn die Verbindungsstange die Druckfeder der Kniehebelplatte nach unten drückt, bewegt die Zugstange die Tischoberfläche in Richtung Tischkopf. Wenn die Pleuelstange ihn nach oben drückt, bewegt er durch die Federspannung die Tischoberfläche in die entgegengesetzte Richtung. Wenn sie verbunden sind, wird die Drehbewegung der Exzenterwelle in eine horizontale, abwechselnde Differentialbewegung der Tischoberfläche umgewandelt.2. Rütteltisch für Goldtischoberfläche: Er besteht hauptsächlich aus einem vibrierenden Dach, einem Stahlskelett, glasfaserverstärktem Kunststoff und einer verschleißfesten Oberfläche, einem Speisewassertank, einem Speiseschacht und einer Zugstange. Die Tischoberfläche besteht aus einer GFK-Verbundstruktur mit Stahlskelett. Das heißt, glasfaserverstärkte Kunststoffe werden auf ein Stahlskelett geklebt, um eine solide glasfaserverstärkte Kunststoffoberfläche zu bilden. Es verwendet abriebfeste Materialien zur Herstellung der Oberfläche und der Riffelung (Kerbenrille).3. Lager- und Einstellgradientenmechanismus: Schütteltisch für Gold Der Lager- und Einstellgradientenmechanismus besteht hauptsächlich aus einer Rüttelstützplatte, einem Einstellsitzbrett, einem Sattelsitz und einer Einstellschraubenstange. Die rüttelnde Stützplatte ermöglicht der Tischoberfläche eine abwechselnde Vorwärts- und Rückwärtsbewegung auf vertikaler Ebene. Die Schüttelauflageplatte und der Schüttelkasten werden mit Greifkanalstahl auf dem verstellbaren Sitzbrett befestigt. Wenn das Einstellsitzbrett mithilfe einer Handrad-Regulierungsschraube auf dem Sattelsitz gedreht wird, kann die Querneigung der Tischoberfläche eingestellt werden.

Technische Parameter

Modellleistung		LS	LY	LY	LY
Bildschirmgröße (mm)		4500×1850×1560	3000×1620×1100	2100×1050×850	1100×500×430
Strichlänge	mm	10-30	6-30	12-28	9-17
Frequenz	T/min	240-420	210-320	250-450	280-460
Horizontale Neigung	Grad	0-5	0-10	0-8	0-10
Futterbereich	Sand	-2	-2	-2	-2
(mm)	Erz
	Schleim	-0,074	-0,1	-0,074	-0,074
Futterdichte	%	10-30	-	10-30	10-30
Kapazität (t/h)	Sanderz	0,5-1,8	0,7-1,5	0,4-0,8	0,1-0,2
	Schleim	0,5-0,8	0,4-1	0,3-0,5	0,05-0,1
Wasserverbrauch	t/h	0,4-0,7	0,3-1,5	0,2-1	0,1-0,5
Motor	Modell	Y70L-4	Y100L-4	Y90L-4	Y80L-4
	Leistung	1.1	1.1	1.1	0,55
	kw
	Drehgeschwindigkeit	1400	1400	1400	1400
	U/min
Keilriemen (mm)		A-2000	A-1033	B-2007	A-1245
Größe (mm)		5600×1850×860	4075×1320×780	3040×1050×1020	1530×500×800
Lang× breiter× höher

Detaillierte Bilder
